0-GlanceSeg: Real-time microangioma lesion segmentation with gaze map-guided foundation model for early detection of diabetic retinopathy

GlanceSeg：利用凝视图引导基础模型进行实时微动脉瘤病变分割，用于早期检测糖尿病视网膜病变

TiTLE

arXiv:2311.08075v1 [eess.IV] 14 Nov 2023

背景

早期糖尿病视网膜病变（DR）因微动脉瘤病变不明显且微小，临床诊断困难，相关研究有限。现有计算机辅助诊断（CAD）系统虽诊断性能好，但推理过程缺乏透明度，且早期检测能力不足，对标注数据依赖大。眼科医生诊断过程中，注视区域与诊断结果相关，但微小病变易被遗漏。将注视图（gaze map）作为注意力机制，可增强病变区域检测。基础模型（如 SAM）的出现为医学图像分割带来新可能，但直接应用于医学领域存在分割结果不一致问题，需探索有效提示点以实现精准分割。

  • 提出基于 SAM 的 GlanceSeg 框架，实现眼科医生查看眼底图像时微动脉瘤病变的实时分割，辅助早期 DR 诊断。

  • 验证 GlanceSeg 在无监督和微调情况下的有效性与优越性，提高临床医生诊断效率和分割性能。

    Example

    第一行包括原始眼底图像 （a） 和其相应注释图像 （b），均来自 Retinal-Lesions 数据集。同样，第二行派生自 IDRiD 数据集。在内部，绿色实心框是眼底图像上不显眼的小病灶的放大视图，表明早期眼底疾病检测任务的难度。

实验方法

Pipline

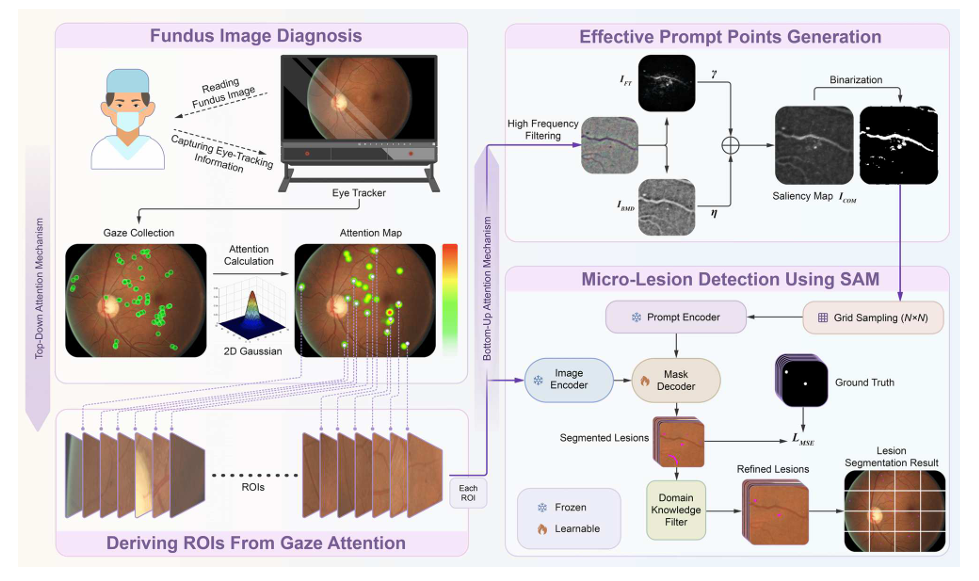

提出的基于 SAM 的实时凝视地图引导的早期 DR 检测框架（即 GlanceSeg）的管道。它将凝视图集成为自上而下的注意力，将显著性图集成为自下而上的注意力，从而在临床医生查看图像时实时分割小病灶。或者，可以通过对注释进行微调来增强 GlanceSeg 的性能。

临床诊断设置与眼动追踪采集

使用 Tobii Pro Spectrum 桌面眼动追踪器，在临床诊断中记录医生查看图像时的注视点，医生首次使用需进行 9 点校准，图像查看时实时记录注视点。

多注意力机制构建

自上而下注意力计算：用高斯函数将注视点转换为注视区域，计算注意力分散分数（ADS）衡量医生注意力聚焦程度，基于此得到自上而下的注视图。

感兴趣区域（ROI）提取与自下而上注意力增强：通过二值化注视图确定 ROI 范围，计算中心并裁剪子图像，再用高斯滤波模板增强 ROI 图像。

自下而上注意力计算：采用频率调谐（FT）显著区域检测方法和快速最小障碍距离（MBD）显著图计算方法，融合得到组合显著图，模拟图像内容引起的自下而上注意力。

基于生成提示点的 SAM 分割

构建网格点坐标集，从二值化显著图中提取显著点坐标，取两者交集作为最终提示点，利用 SAM 的零样本分割能力检测眼底微小病变。

通过领域知识过滤优化病变分割

提出领域知识过滤（DKF）模块，基于形状（如圆形度）、颜色（如 LAB 颜色空间中红色成分）和纹理（如局部区域平滑度）特征，筛选出符合目标病变特征的微动脉瘤病变，减少假阳性。

实验结果

使用 IDRiD 和 Retinal - Lesions 两个公开数据集，分别随机划分训练集和测试集，用于训练和评估 GlanceSeg 框架。

实验结果

（a） 和 （b） 是来自 Retinal-Lesions 的说明性示例， （c） 和 （d） 来自 IDRiDdataset。每个示例的第一行依次表示由眼动追踪引导提取的眼底感兴趣区域 （ROI）、ROI 的显著图和经过二值化的后处理图。第二行类似于第一行，区别在于 ROI 已经经历了初步的图像增强处理进行优化。黄箭突出了微血管男性化，这是诊断糖尿病视网膜病变的早期指标。

医生查看和诊断图像分析

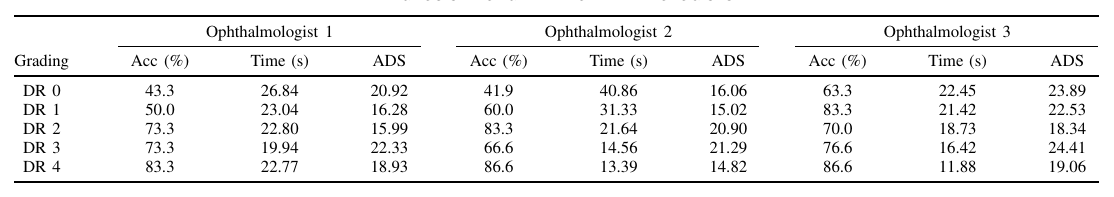

邀请不同经验的眼科医生对眼底图像进行 DR 分级，经验丰富的医生诊断准确性更高、耗时更短，早期 DR（DR0 和 DR1）诊断对初级医生更具挑战性，因此本研究专注于辅助 DR1 诊断。

医生查看和诊断图像分析

GlanceSeg 零样本性能可视化

基于眼动追踪确定 ROI，计算显著图，通过不同采样大小（N）生成提示点进行 SAM 分割，结果表明 N = 100 时分割效果较好，引入领域知识过滤可排除假阳性。

与现有方法对比

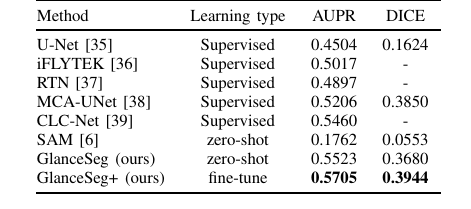

监督学习方法在有限训练集上 AUPR 约为 0.5，传统 UNet 性能最差，CLC - Net 最佳。SAM 在原始图像均匀采样提示点下分割效果差（AUPR = 0.1762），而 GlanceSeg 零样本方法 AUPR 达 0.5523，微调后性能进一步提升（AUPR = 0.5705，DICE = 0.3944）。

与现有方法对比

GlanceSeg 注释效率评估

GlanceSeg 能实时呈现疑似微动脉瘤病变，辅助医生进行像素级注释。实验表明，初级和高级医生在使用 GlanceSeg 时注释效率均显著提高。

注释效率评估

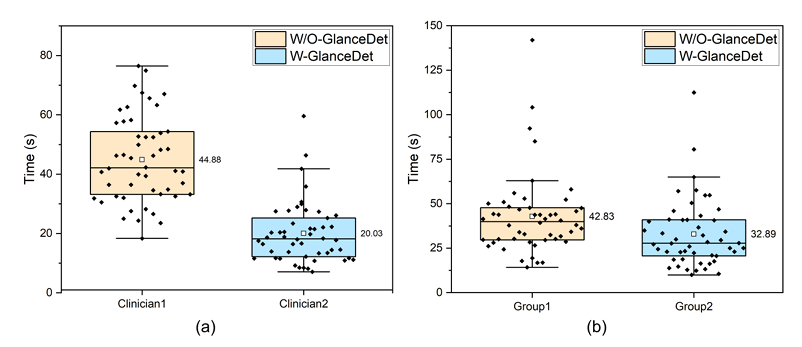

（a） 比较两名具有可比经验的临床医生、有 GlanceSeg 协助的临床医生 B 与没有帮助的临床医生 A 的注释时间。（b） 比较临床医生在两个大小相等的紧密分布的数据组上的注释时间。第 2 组采用 GlanceSeg 辅助注释，而第 1 组没有从这种辅助中受益。

GlanceSeg 诊断性能评估

GlanceSeg 辅助诊断时，初级医生早期 DR 分级准确性提高、诊断时间缩短、注意力分散分数降低；高级医生早期诊断时间缩短，但准确性略有下降，可能因其对微小病变敏感，GlanceSeg 对非早期 DR 分类帮助不大。

消融实验

验证基于显著图的提示点和领域知识过滤对性能的提升作用，两者结合可实现最佳性能。

消融实验

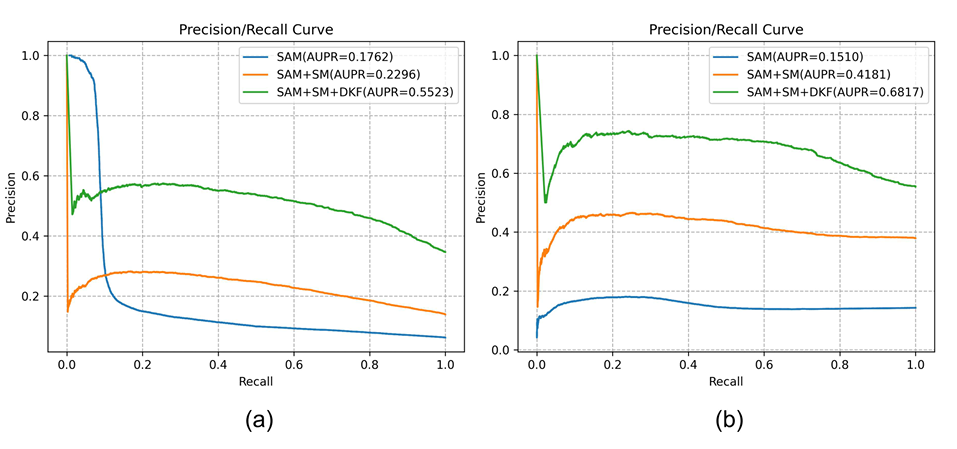

IDRiD（a） 和 Retinal-Lesions（b） 数据集上三个消融实验组的精确率/召回率曲线图的比较。在内部，SM 是显著性图的缩写，而 DKF 代表领域知识过滤器。

超参数敏感性分析

研究生成提示点时采样点数 N 的影响，N 增加会使提示点数量和模型推理时间增加，N = 100 时 AUPR 达到最优（IDRiD 数据集为 0.5523，Retinal - Lesions 数据集为 0.6817）。

超参数敏感性分析1

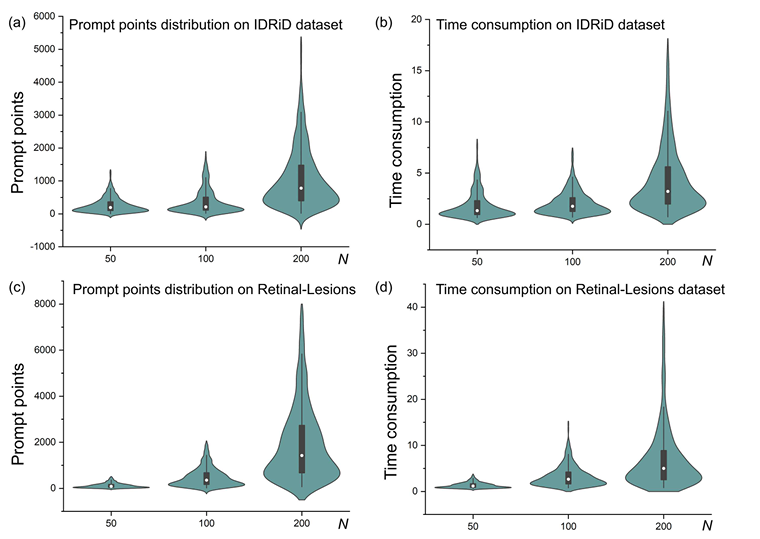

在不同样本点维度大小 （N） 下比较两个数据集的提示点和模型推理时间的小提琴图。

超参数敏感性分析2

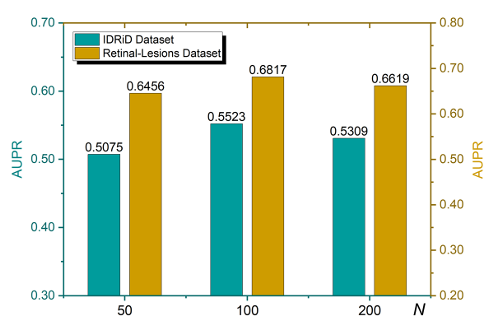

基于上述两个数据集在不同超参数下的 AUPR 比较分析：调查样本提示点维度大小 （N） 的影响。

总结

提出的 GlanceSeg 框架结合注视图、显著图和领域知识过滤，实现早期 DR 的实时、无监督诊断，提高诊断性能和注释效率。GlanceSeg 可通过微调进一步提升分割性能，为模型优化提供新方向，有望实现早期 DR 检测的持续学习和卓越性能。
